Морские исследования и технологии изучения природы Мирового океана
Выпуск 1, 2005 (в коррекции 2017 г.)

УДК 629+629.7


В.Н. Храмушин...

О возможности активного штормового маневрирования самоходного приборно-измерительного модуля с повышенным запасом плавучести

В изложении представляется морской инженерный опыт с обоснованием теоретических и практических предпосылок в проектировании малых самоходных автоматических приборно-измерительных гидрофизических модулей, свободно перемещающиеся по поверхности воды и предназначенные для сбора и непрерывной регистрации океанологической и гидрометеорологической информации, в том числе о штормовых условиях. Рассматривается вариант авиационного модуля, способного временно приводняться  в заданных точках морской акватории для проведения гидрофизических и гидрометеорологических измерений, с последующим взлётом в условиях интенсивного волнения и шквального ветра для продолжения маршрута воздушным путем.

About possibilities of active stormy maneuvers for a ship with high reserve of buoyancy. V.N. Khramushin

In report are motivated theoretical premises of designing small self propellant automatic instrument measuring modules, which can to ground down to water surface and intended for the collection and continuous record an oceanology and hydrometeorology information, including on storms. Considers variant of delivery a modules to the place of work execution and back air way.


В рамках научных исследований по программе изучения штормовой мореходности корабля и обеспечения безусловной безопасности его плавания при любом состоянии моря традиционно наибольшее внимание уделяется принципам непротиворечивого проектирования, приводящим к пассивной стабилизации всех видов качки корабля, что фактически означает всемерное уменьшение интенсивности динамического взаимодействия между кораблем, штормовым океаном и атмосферой.

Пассивная штормовая стабилизация корабля достигается за счет заострения ватерлинии в оконечностях корпуса и скругления формы шпангоутов в его средней части. При этом главной архитектурной особенностью такой стабилизации всегда является исключение чрезмерных объемов в надводной части герметичного корпуса, а также всяческое снижение высоты и площади парусности палубных надстроек и мачт. Практически все классы кораблей и судов должны и могут включать в исходные проектно-инженерные построения столь естественные требования по штормовой мореходности, если в них не превалировали противоестественные и весьма опасные для мореплавателей эстетические возжелания береговых конструкторов.

Но все же, завышенный запас плавучести необходим для весьма большого класса малых плавсредств и крупных судов, таких как:

Большой запас плавучести, по какой бы причине он ни придавался морскому судну, всегда крайне отрицательно влияет на безопасность штормового плавания, так как он всегда сопровождается резкой качкой, слемингом, зарываемостью под гребнями крутых волн и, как следствие, неизбежной опасностью захвата и опрокидывания корабля под ударами гребней штормовых волн в случае выхода из строя двигателей, движителей или систем управления. Тем не менее, исторический опыт кораблестроения уверенно демонстрирует эффективность методов активного штормового плавания легконагруженных и высокобортных судов. Все эти методы ориентированы на активное штормовое маневрирование корабля [3], способного противопоставлять штормовой стихии чрезмерно большую энергию маршевых двигателей или парусного вооружения, находящихся под активным и грамотным управлением, с непрерывным контролем состояния моря для предотвращения опасных контактов высокобортного корпуса с ближайшими гребнями штормовых волн.

С каждой из штормовых волн судно с большой парусностью и высоким надводным бортом неизбежно вступает в опасное динамическое взаимодействие, интенсивность которого приводит к силовым нагрузкам, угрожающим прочности корпуса, и приводящим к интенсивной качке с невыносимыми условиями обитания на борту скачущего на волнах легковесного судна.

В реальной морской практике ходовая вахта старается выбрать такой курс и такую скорость хода судна, при которых воздействия шторма менее всего угрожают безопасности плавания. В зависимости от общеархитектурного облика судна, таким оптимальным режимом штормового плавания будет либо ход по ветру, либо лагом к волне, либо курсом носом на волну. Во всех этих режимах требуется повышенная надежность движителей и рулевых устройств, а также достаточно высокий опыт управления судном у капитана, его вахтенного помощника и рулевого, так как любая малейшая ошибка в штормовом маневрировании, совершенная на ходовом мостике, может привести к катастрофе.



Аналогичные условия активного штормового маневрирования востребуются в целевом проектировании автономных авиационных модулей, способных автоматически приводняться в заданных точках морской акватории для проведения контактных гидрофизических измерений.

Малые самоходные автоматические приборно-измерительные модули, свободно перемещающиеся на большой скорости по поверхности воды и предназначенные для сбора и непрерывной регистрации океанологической и гидрометеорологической информации, в том числе о штормах, имеют значительные преимущества перед полноразмерными судами, строящимися в настоящее время на судовых верфях. В частности, избыточная относительная прочность малых модулей не грозит разрушением или разгерметизацией их корпуса под ударами штормовых волн; также самоходному модулю не страшны неожиданные опрокидывания, так как благодаря специальным обводам корпуса он может самостоятельно возвращаться на ровный киль, с продолжением выполнение поставленной задачи.

Для успешного маневрирования автономного модуля в штормовых условиях, для изучения которых он, собственно, и создается, невозможно воспользоваться обычным человеческим опытом по штормовому управлению морским судном. Своевременные решения о курсе и скорости хода должны приниматься автоматически непосредственно на борту автономного модуля с использованием специальных математических моделей, прогнозирующих динамику взаимодействия корпуса с фронтами ближайших штормовых волн [1]. Эти модели требуются для своевременного формирования и автоматической отработки соответствующих управляющих команд, оптимизированных для работы на конкретных исполнительных механизмах маршевых двигателей, рулей и стабилизаторов положения гидрофизического модуля в условиях интенсивного морского волнения и шквальных ветров.

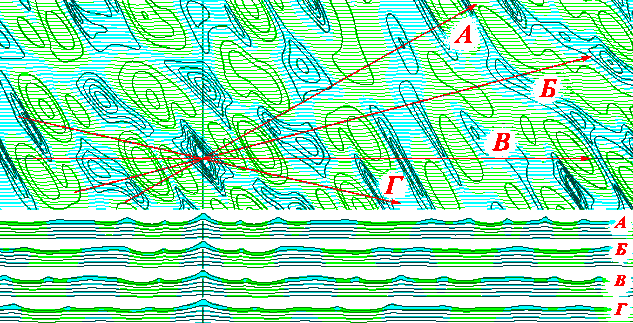

Модель трехмерного волнового поля для открытого моря, представленная наложением трех независимо существующих ячеисто-групповых систем волн – ветровым волнением: l=60м, t=6,2с, h=7,2м, движущимся в направлении A=250°; первой и второй системами волн зыби: l=100м, t=8,0с, h=5,9м, A=210° и l=160м, t=10,1с, h=5,1м, A=270°. Показаны профили волн и изолинии уровней моря. Серыми линиями прорисованы изолинии уровня моря во впадинах волн, темными – на гребнях. Изолинии проведены через 2 м. Курс движения судна в направлении А ведет навстречу ветровому волнению, курсы Б, В и Г – на 15°, 30° и 45° вразрез волне. В нижней части рисунка показаны профили волн на отмеченных курсах.



На рисунке показан вариант моделирования штормовой поверхности моря, когда групповые структуры ветровых волн и волн зыби наиболее активны и следуют ячеистыми порядками с одинаково высокой амплитудой. Оценивая характер штормового волнения на приведенной иллюстрации, можно прийти к заключению, что своевременным выбором курса и скорости хода можно существенно снизить вероятность встречи с наиболее крупными девятыми валами штормового волнения. Для идентификации параметров волнения и краткосрочного прогноза наиболее близких к модулю крупных волн могут быть использованы бортовые инклинометры и пьезогироскопы (непрерывно анализирующие динамику килевой и бортовой качки), а также рыскания на курсе.

Так же как и обычные морские суда, самоходные приборные модули с повышенным запасом плавучести должны весьма точно маневрировать среди крупных морских волн, удерживая, например, ход по ветру или навстречу волне, используя, при необходимости, форсированные режимы движения при усилении шторма для предвосхищения ударов обрушивающихся гребней морских волн. Такие режимы движения оправданы для глиссирующих режимов движения модуля на больших скоростях. Учитывая, что любые, даже небольшие морские волны имеют высоту большую, чем надводный борт у самоходного модуля, а длину – превышающую величину его продольных размерений, при достижении больших скоростей движения модуль с большим запасом плавучести будет высоко отрываться от поверхности воды (подпрыгивать на гребнях волн). В таком полете между гребнями волн горизонтальная стабилизация модуля возможна только с помощью воздушных крыльевых систем, что привносит в типично морскую архитектуру плавающего модуля характерные черты воздушного судна, которое может быть построено либо по схемам низколетящих экранопланов, требующих автоматического позиционирования на определенной, предварительно задаваемой и регулируемой высоте над поверхностью воды, либо по классическим крыльевым схемам высоко летающих аэропланов.

Однако в прыгающем режиме движения самоходного модуля существенно затрудняется работа всех океанографических измерительных приборов, устанавливаемых на его борту, а эффективная работа гидроакустического оборудования становится практически невозможной. Принимая во внимание повышенную турбулентность воздушных потоков на малых высотах над штормящим морем и резкость порывов и шквалов штормового ветра в приповерхностных слоях атмосферы, невозможно достигнуть ни надежности, ни эффективности работы аэродинамических крыльевых стабилизирующих систем, достаточных для сколько-нибудь плавного (безударного) движения над штормовыми волнами. Основная проблема управления движением состоит в значительной разнице скоростей, необходимых для достаточно стабильного движения в воздушном полете и при плавании по поверхности воды. Также скорость срабатывания исполнительных механизмов управления движением, в силу их инерционности, не позволит им достаточно адекватно реагировать на изменения штормовой обстановки.

Учитывая перечисленные особенности штормового плавания легко нагруженных автономных модулей, оптимальной схемой его надводного движения может стать чистый воздушный полет на той высоте, где отсутствует опасное влияние штормовых волн и водяных брызг. Для проведения запланированных измерений параметров водной среды и подводных гидроакустических промеров такой модуль должен приводняться и активно маневрировать по поверхности воды со скоростью, достаточной для своевременного уклонения от ударов и опрокидывающих воздействий со стороны гребней штормовых волн.

Таким образом, для обеспечения надводного плавания необходимо решение технической задачи о построении оптимальной формы корпуса корабля, способного сохранять управляемое движение и поддерживать высокостабильное положение корпуса в окружении штормовых волн, применяя для этого эффективные подводные движители. Для обеспечения отрыва от воды и перехода в режим воздушного полета после окончания океанографических измерений, такой модуль должен, по крайней мере, изменять свою аэродинамическую форму, используя свойства крыльевых систем вначале для неуправляемого достижения продольной и поперечной остойчивости аппарата на малой высоте над поверхностью воды с последующим переходом к активной аэродинамической стабилизации воздушного полета с помощью пьезо- или лазерных гироскопических датчиков.

Попытаемся сформулировать требования к проектному решению по конструированию малого самоходного автоматического приборно-измерительного модуля. Пусть основным режимом надводного плавания для проектируемого модуля будет удержание курса носом на волну. Принимая во внимание достаточно высокую скорость хода, ему могут быть приданы обводы типа «морского ножа» или ярко выраженного «двойного клина», способствующие постоянному прижиманию кормового подзора к поверхности воды и удерживанию на постоянном заглублении винто-рулевого комплекса, одновременно сильно демпфирующего килевую качку при встрече с гребнями штормовых волн. Высокая энерговооруженность модуля должна обеспечить активную стабилизацию килевой и бортовой качки, что необходимо для постоянного удержания над водой шноркелей воздухозаборников, радиоантенн и полетных крыльев, которые, по-видимому, должны автоматически изменять свое местоположение на корпусе модуля при переходе из режима воздушного полета в режим надводного плавания и обратно. В частности, сложенные крылья вполне могут обеспечить режим флюгера, использующего силу ветра даже в случае пассивного удержания модулем курса носом на волну.

Процедура взлета с поверхности воды должна обеспечиваться краткосрочным прогнозом наличия относительно ровной поверхности встречного восходящего волнового склона без обрушающегося гребня, по которому возможен разгон до скорости надводного плавания, достаточного для удержания в полете над экраном в момент разгона и автоматической стабилизации взлетающего модуля после «спрыгивания» с гребня волны и набора высоты. Посадка на воду со снижением скорости полета до скорости надводного плавания, к сожалению, невозможна без сильных ударов о поверхность воды, т.к. в полете трудно достоверно оценить параметры состояния волнения на штормовой поверхности моря.

Таким образом, разрабатываемые в настоящее время предпосылки построения корпусов быстроходных морских измерительных модулей, приводят к раздельным техническим решениям для чистого воздушного полета на относительно большой высоте над гребнями волн и для свободного плавания на поверхности штормового моря. Объединение этих технических решений в единой испытательной конструкции невозможно без проведения полного комплекса научных исследований и компьютерного моделирования для изучения динамики взаимодействия надводного корабля со штормовым волнением и ветром, а также летательного аппарата с сильно турбулизованным ветром приповерхностного слоя воды. В обоих случаях общей целью исследований должен быть поиск возможностей активного маневрирования в суровых штормовых условиях, обеспечивающих удержание заданного положения автоматического модуля относительно гребней штормовых волн.

Ввиду экстремальности режимов плавания и больших перегрузок при высокоскоростных воздействиях на самоходный модуль морских волн натурные испытания и исследования не могут проводиться на крупных, полноразмерных плавучих моделях с человеком на борту. Однако разрабатываемые методы безопасного штормового плавания, математические модели и аппаратура для автоматического управления малыми быстроходными модулями в будущем могут быть перенесены в конструкторские бюро судовых верфей России для использования при проектировании и создании крупных высокоскоростных кораблей и судов.


Литература

  1. Антоненко С.В., Храмушин В.Н. Поисковые исследования штормового мореходства // Вестн. ДВО РАН. 2004. № 1. С. 26-39.
  2. Храмушин В.Н. Исследования по оптимизации формы корпуса корабля // Вестн. ДВО РАН. 2003. № 1. С. 50-65.
  3. Храмушин В.Н. Поисковые исследования штормовой мореходности корабля. Владивосток: Дальнаука, 2003. 172 с.

Василий Николаевич Храмушин   СКБ САМИ ДВО РАН (в коррекции 2017 г.)

Морские исследования и технологии изучения природы Мирового окена, Выпуск 1, 2005, с.184-188
Marine Researches and Technique of Ocean Studies. Issue № 1, 2005, p.184-188
V.N. Khramushin. About possibilities of active stormy maneuvers for a ship with high reserve of buoyancy.
